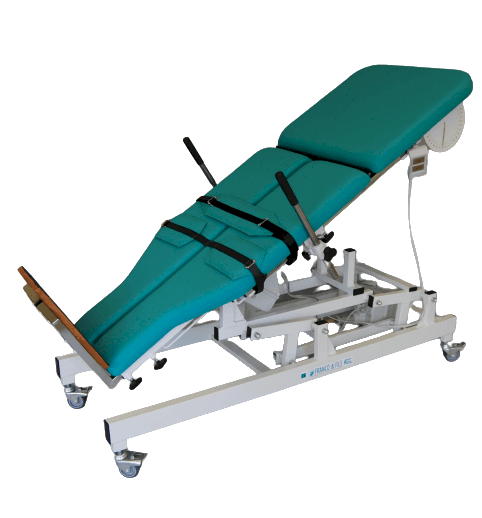

TABLE DE VERTICALISATION ''TOP NIVEAU''
Réf. TF1-2860
Numéro GTIN/UDI-DI : 3760346100761Préfixe GTIN : 376034610BASIC UDI-DI : 37603461TF1-28603U
La Table de Verticalisation ‘’Top Niveau'' réf TF1-2860 a pour vocation de verticaliser un patient afin de favoriser la ré ossification et le renforcement musculaire des membres inférieurs, stimuler et réactiver la circulation sanguine.

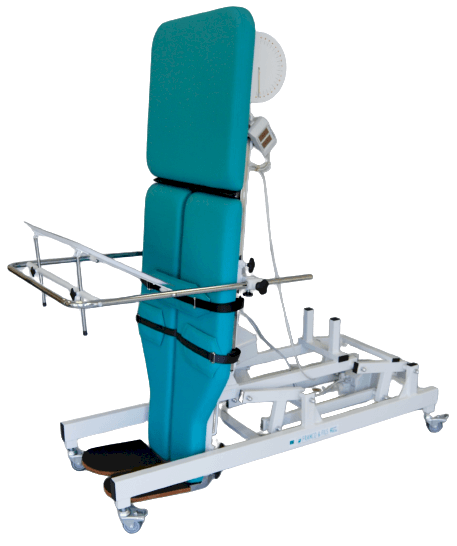

La Table de verticalisation ‘’TOP NIVEAU'' réf TF1-2860 permet de redonner une certaine autonomie au patient, de retrouver progressivement la station debout, d'effectuer des tâches en position debout ou inclinée, et de retrouver des sensations en douceur pour la position verticale.
L'utilisation d'une Tablette de travail réf TF1-2780 C (en option) permet de diversifier les activités et apprentissages manuels.
Par exemple : la Table permet de maintenir à la verticale ou incliné un patient ‘’appareillé'' ou non, qu'il soit à domicile ou dans une structure médicalisée.
Équipée de 4 roulettes autobloquantes, la table peut être facilement déplacée et sécurisée (déplacement possible uniquement avec le patient sanglé sur la table).
En position horizontale, elle permet de transférer ou de poser un patient en position allongée. On sangle le patient au niveau du tronc et des membres inférieurs. (sangles de maintien sur la zone des cuisses et une pour le maintien du tibia)
Puis, on peut incliner la table vers la position verticale, évitant ainsi de manipuler le patient avec des orthèses.
Les critères essentiels : la sécurité, la stabilité du dispositif, l'accessibilité pour le patient lorsqu'il est verticalisé (tablette amovible ou accès aux meubles standards) , et la maniabilité de la table.
- 1 Dossier (0,75 m x 0,70 m) réglable de 0° à 90° par vérin à gaz situé sous le dossier, déblocable par une manette de déblocage.
- 1 Plateau constitué de 2 plans jambières fixes (long 1,20 m).
- 2 Poignées de maintien (situées latéralement de la table, réglables pour le confort de l'appui du patient)
- 2 Palettes réglables situées en bout du châssis (réglables pour s'adapter à la taille du patient).
- 1 Rail curseur de guidage central (pour le passage de sangle).

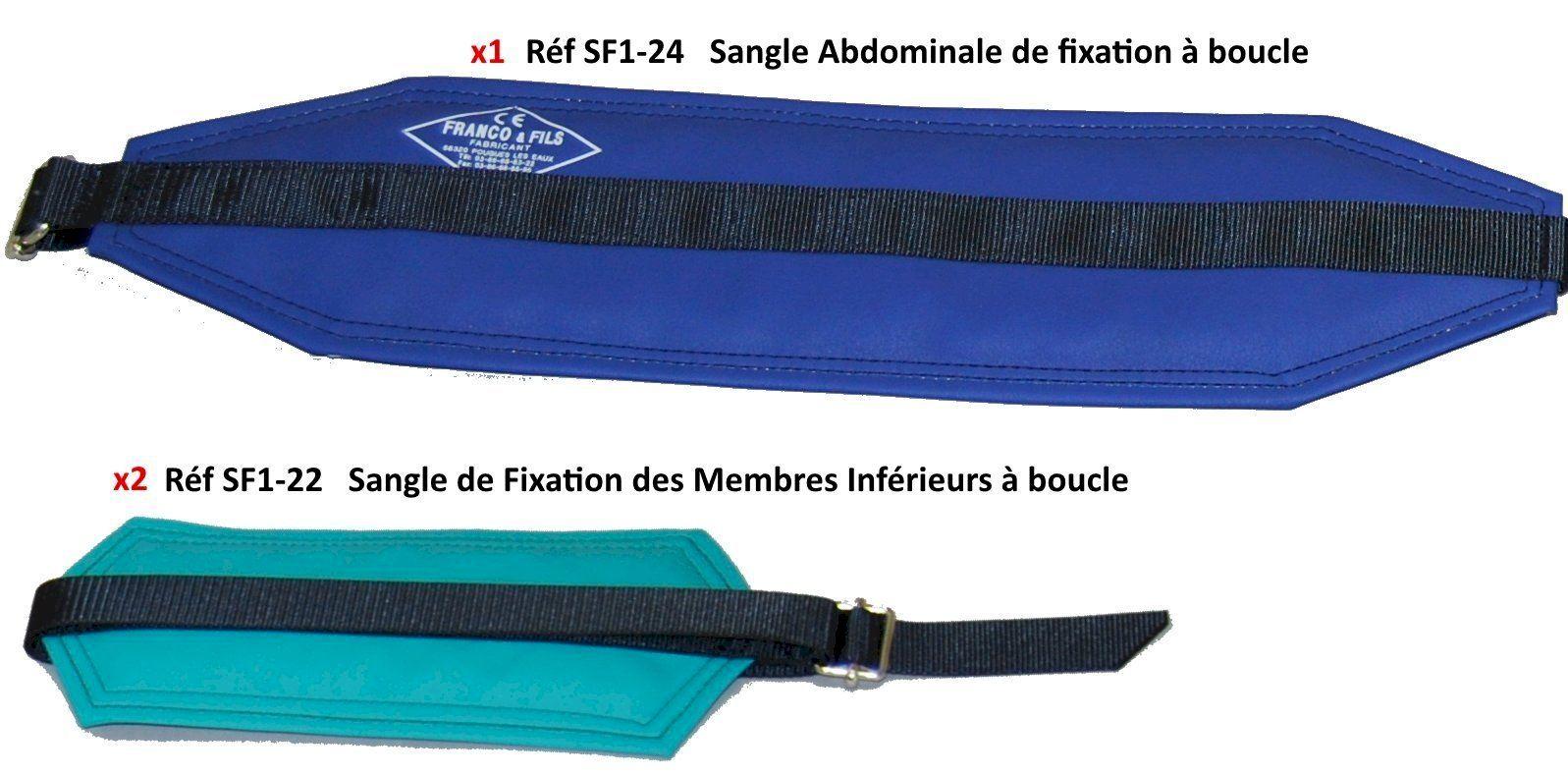

- 1 sangle de maintien du tronc.
2 sangles de maintien des membres inférieurs (cuisses et tibias)

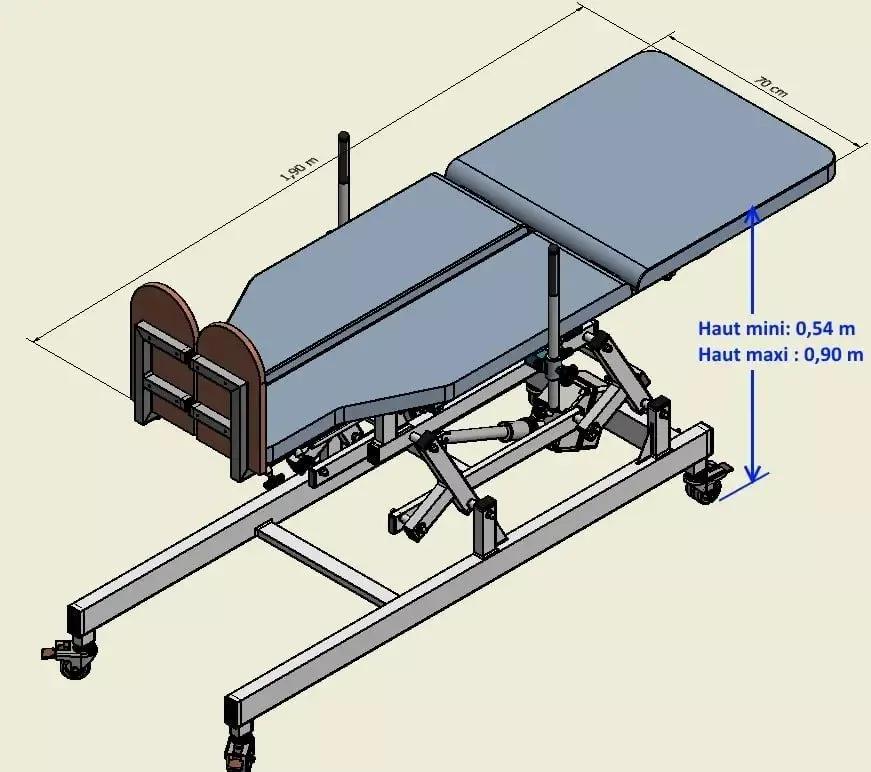

La table a une plage de réglage de la hauteur de 44 cm grâce à un vérin électrique à vitesse rapide. (14mm/s)

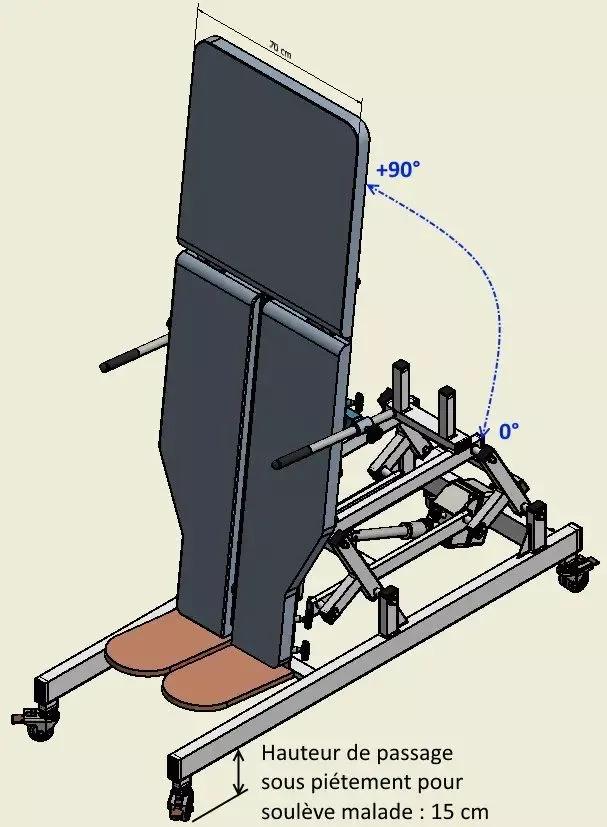

Le plan verticalisateur peut s'incliner de 0° à +90° grâce à un vérin électrique à vitesse semi lente (7 mm/s) (pour le confort et sécurité du patient)
Le pilotage de la montée/descente et de l'inclinaison du plan verticalisateur s'effectue avec une commande pneumatique manuelle..
Un compas indicateur d'inclinaison (aiguille compas) permet de renseigner le degré d'inclinaison du plateau.
Note importante aux (futurs) utilisateurs :
(*) ne jamais verticaliser un patient quand la Table est en position minimum (risque de collision avec le sol)
1/ Toujours s'assurer que les roulettes de la table sont bloquées lors de son utilisation (roulettes bloquées avec frein engagé)
2/ Toujours lever le plan verticalisateur avant de procéder à l'inclinaison du plan .
(→ lever de 5 cm minimum pour faciliter l'inclinaison du plan sans risque de collision avec le sol)
3/ une fois le plan levé de + 5 cm, vous pouvez commencer à incliner le plan verticalisateur.
Toujours veiller a ce que le plan ou les palettes ne viennent pas en contact avec le sol lors du pilotage des positions.
Matériels conformes aux normes CE
Garantie 3 ans pour la structure mécanique
Garantie 1 an pour les accessoires
Sellerie NON Garantie
Couleurs
Sellerie Tendue sans couture
Le revêtement skaï est tendu et agrafé sous le plan
Sellerie Simples Piqûres
Le revêtement skaï est cousu, il forme un rebord droit sur le pourtour de la table.
- Mousse Souple 5 cm – 40 kg/m3
TF1-2780 B Double commande Hanning
Double commande pneumatique Hanning avec crochet plastique pour Table de Verticalisation Top Niveau réf TF1-2860 / TF1-2861
Cette commande permet de piloter les 2 vérins de la Table de Verticalisation :
- le poussoir du haut pilote l'inclinaison du plan verticalisateur pour mettre de la Table de 0° à +90° (position horizontale à la position verticale)
- le poussoir inférieur pilote la montée/descente
(possibilité d'avoir la commande avec un aimant sur demande)
Numéro GTIN/UDI-DI : 3760346100716
Basic UDI-DI : 37603461TF1-2780B85

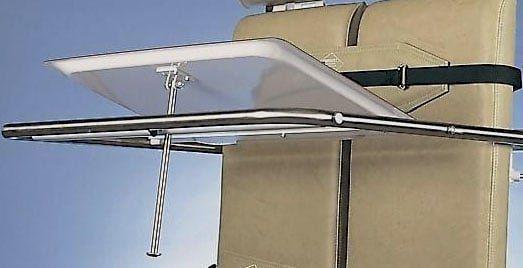

TF1-2780 C Tablette de travail (61x42 cm)
Ensemble Tablette de Travail réf TF1-2870 C :
- 1 Cadre tube cintré qui se fixe sur des supports coulissant sur les bords latéraux de la Table de Verticalisation
- 1 Tablette de Travail (61 x 42 cm) inclinable de 0 à 20° par un système de 2 tiges coulissantes et blocables par bouton de serrage.
Numéro GTIN/UDI-DI :3760346100723
Basic UDI-DI : 37603461TF1-2780C87
TF1-2780 D Palettes anti–équin
Jeu de 2 palettes ‘’anti esquin'' constitué :
- (1 gauche +1 droite) support de palette cranté à insérer en bout du chassis supérieur de la table Top Niveau.
- (1 gauche +1 droite) palette acier en ‘’F'' crantée, sur laquelle est fixée un planchette en bois recouverte d’un revêtement caoutchouc antidérapant.
La palette est articulable et ‘’crantable'' grâce à une couronne crantée et un serrage par manette.
Numéro GTIN/UDI-DI : 3760346100730
BASIC UDI-DI :37603461TF1-2780D89

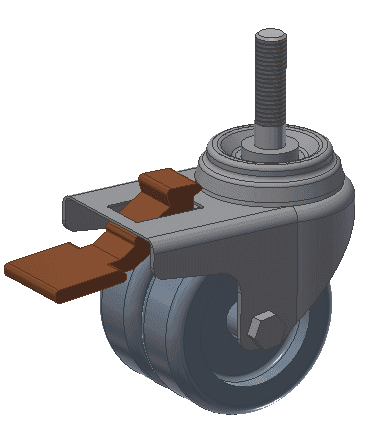

TF1-2780 F Jeu de 4 roulettes autobloquantes
Jeu de 4 roulettes autobloquantes pour Table de Verticalisation ‘’Top Niveau'' réf TF1-2860 et TF1-2861
Chaque roulette est dotée de 2 roulettes montées en parallèles sur une platine pivotante. (pour charge lourde)
La platine possède d'un frein actionable par le pied.
Numéro GTIN/UDI-DI : 3760346100747
BASIC UDI-DI : 37603461TF1-2780F8D
TF1-2780 G Jeu de sangles de maintien supplémentaire
Jeu de 2 sangles de maintien réf SF1-22 avec un curseur (glisse dans le rail central du chassis supérieur de la Table de verticalisation TOP NIVEAU TF1-2860/TF1-2861)
Dimensions sangle SF1-22: 30 cm x 12 cm
Composé d’une sangle longueur 2,04 m + 1 boucle
Numéro GTIN/UDI-DI : 3760346100754
Basic UDI-DI : 37603461TF1-2780G8F
TF1-4110 Trou de visage
TROU VISAGE réf TF1-4110 : TROU DANS LE DOSSIER + BOUCHON AMOVIBLE
(FORME PAR DEFAUT : TRIANGULAIRE)
NUMERO GTIN/UDI-DI : 3760346100907
BASIC UDI-DI : 37603461TF1-41102Q
